Istruzioni operative per una corretta installazione delle tubazioni FITT Bluforce e FITT Bluforce RJ.
Prima dell’installazione controllare l’assenza di difetti, verificare la pulizia delle parti da assemblare.
Step 1
Estrarre i tappi di protezione presenti sia sull’estremo liscio che sul bicchiere del tubo
Step 2 FITT Bluforce
Pulire con un panno o un pennello asciutti l’estremo liscio e, con particolare attenzione, il bicchiere e la guarnizione per asportare eventuali impurità
Step 2 FITT Bluforce RJ
Pulire con un panno o un pennello asciutti l’estremo liscio e, con particolare attenzione, il bicchiere e la guarnizione per asportare eventuali impurità; controllare la corretta posizione dell’anello antisfilamento
Step 3 FITT Bluforce
Applicare con un pennello lo scivolante alimentare sia sull’estremo liscio che sulla guarnizione
Step 3 FITT Bluforce RJ
Applicare con un pennello lo scivolante alimentare sia sull’estremo liscio che sulla guarnizione; non applicare lo scivolante sull’anello di tenuta meccanica
Step 4 FITT Bluforce
Verificare la presenza e la corretta realizzazione del cianfrino all’estremità del tubo liscio; verificare le marcature del limite di imbicchieratura. Inserire l’estremo liscio nel bicchiere: le due tubazioni devono essere in asse.
Step 4 FITT Bluforce RJ
Verificare la presenza e la corretta realizzazione del cianfrino all’estremità del tubo liscio; verificare le marcature del limite di imbicchieratura. Inserire l’estremo liscio nel bicchiere: le due tubazioni devono essere in asse.
Step 5

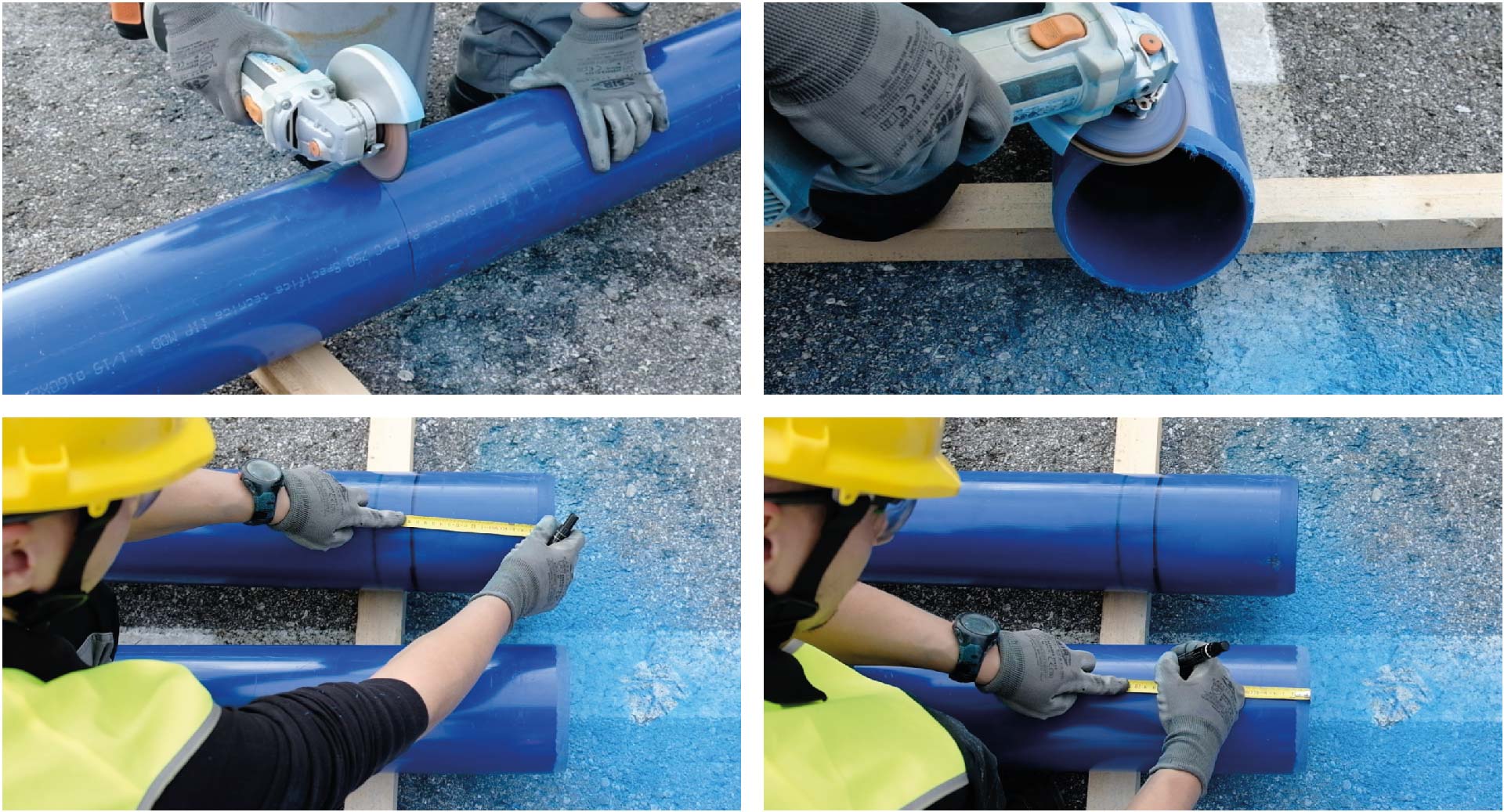

Nel caso di tubazione tagliata in cantiere, misurare la distanza dall’estremità della tubazione fino al segno di battuta (il primo per FITT Bluforce, il secondo per FITT Bluforce RJ) sull’estremo liscio di una tubazione intatta, successivamente riportarla sull’estremo liscio del tubo tagliato; realizzare il cianfrino
Step 6 FITT Bluforce
Spingere il tubo da inserire a battuta (1° segno di inserimento); fino al DN 250 l’inserimento può essere effettuato con leve mentre per i DN superiori è previsto l’uso di tiratubi o macchine movimento terra.
Attenzione!
non forzare l’inserimento del tubo oltre il primo segno di battuta!
Step 6 FITT Bluforce RJ
Spingere il tubo da inserire a battuta (2° segno di inserimento); fino al DN 250 l’inserimento può essere effettuato con leve mentre per i DN superiori è previsto l’uso di tiratubi o macchine movimento terra.
