Mode d’emploi pour l’installation correcte des tuyaux FITT Bluforce et FITT Bluforce RJ.
L’assemblage des canalisations FITT Bluforce doit être réalisé suivant la présente notice et conformément aux règles du Fascicule 71 (Fascicule du Cahier des Clauses Techniques Générales (CCTG) pour les marchés publics de travaux), de la norme EN 805 ainsi que du CCTP, Cahier des Charges Techniques Particulières (calage, géotextile, niches, butée d’ancrage).
Avant l’assemblage contrôler l’absence de défaut, maintenir propres les parties à assembler.
Step 1
Retirer les bouchons de protection de l’extrémité lisse et de l’emboiture ;
Step 2 FITT Bluforce
Nettoyez l’extrémité lisse avec un chiffon ou une brosse sèche et, avec un soin particulier, l’emboiture et le joint pour éliminer les éventuelles impuretés
Step 2 FITT Bluforce RJ
Nettoyez l’extrémité lisse avec un chiffon ou une brosse sèche et, avec un soin particulier, l’emboiture et le joint pour éliminer les éventuelles impuretés, contrôler la bonne position de la bague de verrouillage du filetage
Step 3 FITT Bluforce
Appliquer le lubrifiant de qualité alimentaire sur l’extrémité lisse et l’emboiture du tube
Step 3 FITT Bluforce RJ
Appliquer le lubrifiant de qualité alimentaire sur l’extrémité lisse et l’emboiture du tube, n’appliquez pas le lubrifiant sur la bague d’étanchéité mécanique
Step 4 FITT Bluforce
Insérez l’extrémité lisse dans le manchon, les deux tuyaux doivent être dans l’axe, vérifier la présence et la bonne configuration du chanfrein à l’extrémité du bout mâle et le marquage de limite d’emboîtement.
Step 4 FITT Bluforce RJ
Insérez l’extrémité lisse dans le manchon : les deux tuyaux doivent être dans l’axe ; vérifier la présence et la bonne configuration du chanfrein à l’extrémité du bout mâle et le marquage de limite d’emboîtement.
Step 5

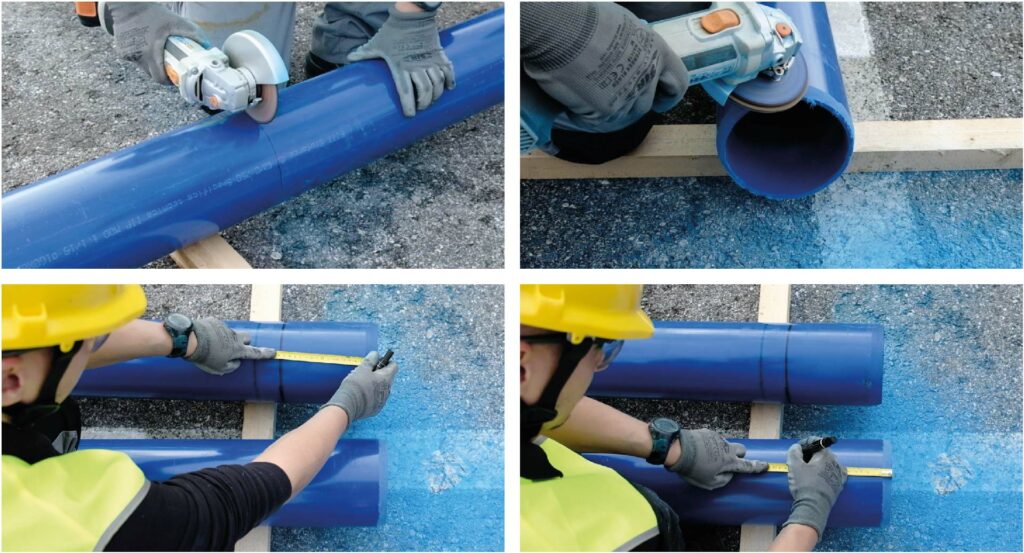

S’il s’agit d’un tube coupé sur chantier, mesurer la distance jusqu’au trait noir de limite d’emboîtement sur un bout mâle intact puis la reporter sur le bout mâle du tube coupé (crayon gras ou feutre) ; refaire le chanfrein.
Step 6 FITT Bluforce
Poussez le tuyau à insérer jusqu’à l’arrêt (1er signe d’insertion) ; jusqu’au
DN 250, l’insertion peut se faire à l’aide de leviers tandis que pour le DN supérieur, l’utilisation de tireurs de tuyaux ou d’engins de terrassement est possible.
Attention !
Ne pas forcer sur l’insertion au-delà de la 1ère marque sur le tube !
Step 6 FITT Bluforce RJ
Poussez le tuyau à insérer jusqu’à l’arrêt (2ème signe d’insertion) ; jusqu’au
DN 250, l’insertion peut se faire à l’aide de leviers tandis que pour le DN supérieur, l’utilisation de tireurs de tuyaux ou d’engins de terrassement est possible.
